Pneumatic slag discharge gate valve Product introduction

Pneumatic slag discharge gate valve

Pneumatic slag discharge gate valve Technical parameters

设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092

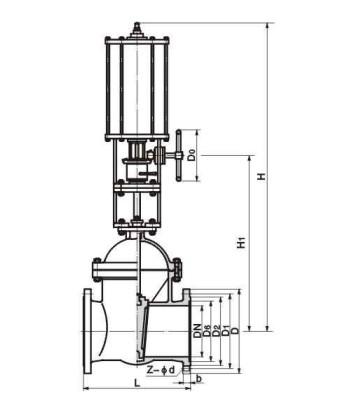

Pneumatic slag discharge gate valve Main connection dimensions



Pneumatic slag discharge gate valve Main dimension

PZ641H-16C （mm）
DN L D D1 D2 z×Φd b f H3 H2 H H1 kg
100 300 220 180 158 8×Φ18 24 3 265 120 715 840 195
150 350 285 240 212 8×Φ22 28 3 290 162 945 1205 258
200 400 340 295 268 12×Φ22 30 3 307 200 1245 1545 344
250 450 405 355 320 12×Φ26 32 3 454 220 1550 1850 438
300 500 460 410 370 12×Φ26 34 4 610 260 1620 1980 630
350 550 520 470 430 16×Φ26 38 4 630 290 1690 2045 821
400 600 580 525 480 16×Φ30 40 4 645 338 1805 2205 940
450 650 640 585 532 20×Φ30 40 4 675 360 2015 2466 1019
500 700 715 650 585 20×Φ33 42 4 695 400 2115 2615 1138
  PZ641H-25C  （mm）
DN L D D1 D2 z×Φd b f H3 H2 H H1 kg
150 350 300 250 212 8×Φ26 30 3 275 132 720 860 226
200 400 360 310 278 12×Φ26 34 3 300 200 950 1240 298
250 450 425 370 335 16×Φ30 36 3 318 220 1250 1580 394
300 500 485 430 390 16×Φ30 40 4 464 260 1550 1890 498
350 550 555 490 450 16×Φ33 40 4 630 290 1630 2070 700
400 600 620 550 505 16×Φ36 40 4 650 338 1706 2265 901
450 650 670 600 555 20×Φ36 42 4 665 360 1740 2525 4036
500 700 730 660 615 20×Φ36 44 4 695 400 2045 2685 1119
600 800 845 770 720 20×Φ39 46 4 710 437 2165 2740 1238
  PZ641H-40C （mm）
DN L D D1 D2 z×Φd b f H3 H2 H H1 kg
150 450 300 250 104 8×Φ26 32 3.5 285 184 740 880 256
200 550 375 320 260 12×Φ30 38 3.5 310 224 970 1260 328
250 650 450 385 313 12×Φ33 38 3.5 627 245 1270 1600 424
300 750 545 450 364 16×Φ33 42 3.5 474 276 1580 1920 538
350 850 580 510 422 16×Φ36 48 4 640 310 1660 2100 740
400 950 660 585 172 16×Φ39 52 4 660 340 1746 2295 750
  PZ641H-63 （mm）
DN L D D1 D2 z×Φd b f H3 H2 H H1 kg
150 450 345 280 204 8×Φ33 36 3.5 295 184 760 900 286
200 550 415 345 260 12×Φ36 42 3.5 320 224 990 1280 358
250 650 470 400 313 12×Φ36 42 3.5 339 245 1290 1630 454
300 740 430 460 364 16×Φ36 46 3.5 584 276 1610 14950 478
350 850 600 525 422 16×Φ39 50 4 650 310 1690 2140 780
400 950 670 585 472 16×Φ42 60 4 670 340 1776 2345 811
